消声器空气动力学测试
试验方法及试验标准
插入损失、气流再生噪声与压降测试依据ISO 7235(IL、SWL)
插入损失、气流再生噪声与压降测试依据ASTM E477(IL、SWL)
插入损失、气流再生噪声与压降测试依据GB/T 25516(IL、SWL)

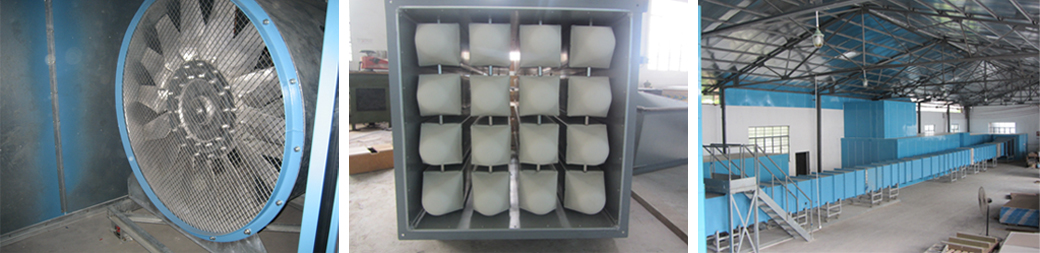

实验室设施
测试房容积: 接收室=300m³  测试件安装尺寸: 900mm(W) X 900mm(H) X 5400mm (L)
最大风量： 8m³/s
ISO 7235
ASTM E477
GB/T 25516

测量设备
声压级测量设备的准确度满足IEC 651 和 IEC 804中规定的0型或1型准确度要求。
● B&K 实时频率分析仪
● B&K 传声器
● B&K 声准器
● B&K 无指向喇叭

测试安排
在系统管道指定位置安装消声器，噪音通过消声器后到达混响室，量度室内的平均声级；气流通过消声器后产生的噪声通过管道到达混室，量度室内的平均声压级，量度接收室的混响时间作为吸音量的修正用途。评价消声器实际消声效果的指标通常有两种：一是插入损失，即在噪声源和测点之间插入一个消声器时，在该测点所测得的消声器安装以前和以后的声压级差，二是传声损失,即在消声器进口端入射声的声功率级与消声器出口端所传声的声功率级之差。

测试示例
